                                               Mantenimientos de equipos de laboratorio
En esta ocasión les presento un cuestionario que nos dejo la profesora acerca del uso adecuado y el mantenimiento de equipos de laboratorio, espero que le sea de su agrado y sobre todo útil esta información.
             Baño maría
1.- ¿Qué tipo de instrumento o equipo es?
Es un equipo que se utiliza en el laboratorio para realizar pruebas serológicas y procedimientos de incubación, aglutinación, inactivación, biomédicos, farmacéuticos y hasta industriales.
      2.-¿ Cuál es la función que tiene en el laboratorio ?
       Su funcionamiento es para la incubación, aglutinación y  inactivación de algunas sustancias.
       3.-Las principales partes que consta el equipo:
  - cubierta, tanque, pantalla, tablero de control, parrilla de selección, interruptor, bandeja difusora y control llenado vaciado.
 4.-Describe los principios básicos de su operación
- instalar el baño maría cerca de una toma eléctrica.
- verificar que el lugar este nivelado y disponga de la resistencia requerida para sostener bien el peso del baño maría.
-observar que el lugar disponga de espacios libres adecuados, para colocar la muestra y accesorios requeridos para utilizar el baño maría
- evitar poner el baño de maría donde existan  corrientes de aire fuertes que puedan inferir en su normal operación.
-evitar el uso del baño maría cerca de productos inflamables.
-trabajar el baño maría con fluidos que no sean inflamables ni corrosivos.
-trabajar el baño maría con elementos de  protección personal.
-evitar utilizar el baño maría si alguno de los controles falla: el de temperatura o el del limite.


  5.-Describe por medio de un dibujo sus componentes.

     6.- El mantenimiento básico y general.
    - Apagar y desconectar el equipo, y dejar que se enfrié para evitar quemaduras.
    - extraer el fluido utilizado para el calentamiento.
    - retirar la rejilla de difusión térmica que se encuentra ubicada en el fondo del recipiente.
    - limpiar el interior del tanque con un detergente suave.
    - evitar doblar o golpear el tubo capilar del control de temperatura.
    - limpiar con agua limpia el interior y el exterior del baño María
    - lubricar el eje del motor eléctrico del agitador.
Centrifuga.
1.- ¿Qué tipo de instrumento o equipo es?
Es un equipo diseñado para utilizar la fuerza centrífuga que se genera en los movimientos de rotación, con el fin de separar los elementos constituyentes de una mezcla.
2.- ¿Cuál es la función que tiene en el laboratorio?
Se utiliza para separar mezclas que son de difícil sedimentación.
3.-Las principales partes que consta el equipo son:
- control de encendido y apagado, control del tiempo de operación, control de velocidad de rotación, base, tapa, carcasa, rotor.

4.-Describe los principios básicos de su operación
-se debe manejar  la centrifugadora en una superficie plana y segura.
- se debe mantener  la cubierta de la máquina cerrada mientras está girando.
Al balancear los tubos, puedes usar un pequeño objeto para fijar la báscula mientras rellenas los tubos de agua u otros solventes si lo es necesario. De esta manera, no tendrás que sacar los tubos de la centrifugadora al realizar esta acción.
- Crea un contrapeso para el tubo que vas a colocar en la centrifugadora. Es más importante que la masa, no el volumen de los tubos sea lo más parecido posible. Tubos mal balanceados pueden causar daño permanente si se usan en la centrifugadora.

-Coloca los tubos en lados opuestos de la centrifugadora. Si existen más de dos tubos, sólo los tubos que coloques en lados opuestos deben de tener la misma masa.

-Configura la máquina con los ajustes deseados como las revoluciones por minuto.

-Retira los tubos cuidadosamente después de que la centrifugadora se haya detenido por completo. El objetivo de ser cuidadoso(a) es de no mezclar los sólidos con los líquidos de nuevo.

 5.-Describe por medio de un dibujo sus componentes.
6.-La medición
En la centrifuga se pone el tiempo que se desee que este girando la mezcla y queda programada y se detiene cuando acaba el tiempo.
7.- apagado
Por el interruptor de apagado y de encendido que está ubicado en la mayoría de veces en la parte de adelante  o en la parte inferior derecha.
8.- mantenimiento básico y general.
Frecuencia: Mensual
 1. Verificar que los componentes externos de la centrífuga se encuentren libres de polvo y de manchas. Evitar que el rotor se afecte por derrames. Limpiar el compartimiento del rotor, utilizando un detergente suave.
2. Comprobar que el mecanismo de acople y ajuste de los rotores se encuentre en buen estado. Mantener lubricados los puntos que recomienda el fabricante.
3. Verificar el estado del mecanismo de cierre / seguridad de la tapa de la centrífuga, pues es fundamental para garantiza la seguridad. El mecanismo mantiene cerrada la tapa de la centrífuga, mientras el rotor se encuentra giran
4. Confirmar la lubricación de los elementos que recomienda el fabricante, como sellos tipo O. Utilizar siempre lubricantes de acuerdo con las recomendaciones del fabricante y tipo de lubricantes En centrífugas de fabricación recientes si se usan rodamientos sellados que no requieren la lubricacion.
5. Verificar el estado de los empaques y juntas de estanquiedad medido no debe variar más de ± 10 % del tiempo programado.6. Verificar la velocidad de rotación real contra la seleccionada, utilizando una carga normal. La comprobación se efectúa con un tacómetro o un fototacómetro. Si la puerta no es transparente, debe seguirse el procedimiento que para el efecto indique el fabricante.
Frecuencia: Anual
1. Verificar que las tarjetas electrónicas se encuentre limpias y bien conectadas.
2. Comprobar el grupo de control, el cual disponen de selectores de velocidad, tiempo
de centrifugado, temperatura de operaciones alarmas e instrumentos análogos o digitales para registrar los parámetros de operación de la centrífuga
3. Verificar el cumplimiento de normas eléctricas, Utilizar un analizador de seguridad eléctrica: pruebas de resistencia a tierra, corrientes de fuga.
4. Si la centrífuga es refrigerada, comprobar la temperatura mediante el termómetro electrónico. La temperatura no debe variar más de ± 3 °C.
5. Examinar la exactitud de los controles de tiempo. Utilizar un cronómetro. El tiempo medido no debe variar más de ± 10 % del tiempo programado.
6. Verificar la velocidad de rotación real contra la seleccionada, utilizando una carga normal. La comprobación se efectúa con un tacómetro o un fototacómetro. Si la compuerta no es transparente, debe seguirse el procedimiento que para el efecto indique el fabricante.
7. Confirmar el funcionamiento del sistema de freno
8. Verificar el funcionamiento del sistema de refrigeración; solo en centrífugas refrigeradas Las actividades más importantes son las siguiente
a) Controlar que las temperaturas seleccionadas s no difieran más de 3 °C, de las
temperaturas medidas con el  termómetro digital.
b) Verificar el estado del filtro de la toma de aire. Si es filtro se encuentra obstruido, limpiar o sustituir por un equivalente.
c) Efectuar una limpieza detallada de las aletas difusoras del condensador, para eliminar la suciedad que se deposita sobre ellas, Esto mantiene las tasas de transferencia de calor, según las especificaciones de diseño. Si se detecta un funcionamiento, anormal, solicitar servicio técnico especializado.
d) Verificar el estado de las escobillas del motor, si la centrífuga dispone de motor con escobillas. Sustituir por nuevas –de la misma especificación original–, en caso de ser requerido. Realizar esta rutina cada seis meses.

Analizador pH
1.    ¿Qué tipo de instrumento es?
Este se utiliza para determinar la concentración de iones del gas hidrogeno en una disolución.
2.    ¿Qué función tiene en el laboratorio?
El analizador de pH es un instrumento de uso común en cualquier campo de la ciencia relacionado con soluciones acuosas. Se utiliza en áreas como la agricultura, el tratamiento y purificación de agua, en procesos industriales como los petroquímicos, fabricación de papel, alimentos, metalmecánica, farmacia e investigación y desarrollo, entre otros.

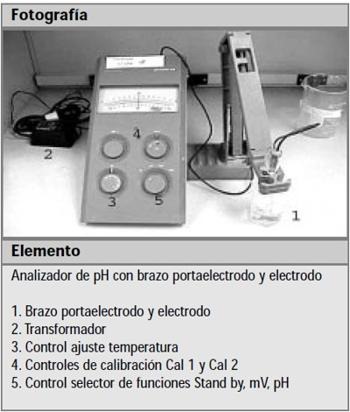

3.    Principales partes del equipo:
*Brazo portaelectrodo y electrodo
*Transformador
*Control Ajuste temperatura
*Controles de calibración Cal1 y Cal2
*Control Sector de funciones Stand by, mV, pH
4.    Principios Básicos
El analizador de pH mide la concentración de iones [H+], utilizando un electrodo sensible a los iones. En condiciones ideales dicho electrodo debería responder ante la presencia de un único tipo de ión, pero en la realidad siempre se presentan interacciones o interferencias con iones de otras clases presentes en la solución. Un electrodo de pH es generalmente un electrodo combinado, en el cual se encuentran integrados un electrodo de referencia y un electrodo de vidrio, en una misma sonda. La parte inferior de la sonda termina en un bulbo redondo de vidrio delgado. El tubo interior contiene cloruro de potasio saturado (KCl), invariable y una solución 0,1 M de ácido clorhídrico (HCl). También, dentro del tubo interior, está el extremo del cátodo del electrodo de referencia. El extremo anódico se envuelve así mismo en el exterior del tubo interno y termina con el mismo tipo de electrodo de referencia como el del tubo interno.
Ambos tubos, el interior y el exterior, contienen una solución de referencia, pero únicamente el tubo exterior tiene contacto con la solución del lado externo del electrodo de pH, a través de un tapón poroso que actúa como un puente salino.
Dicho dispositivo se comporta como una celda galvánica. El electrodo de referencia es el tubo interno de la sonda analizadora de pH, el cual no puede perder iones por interacción con el ambiente que lo rodea, pues como referencia debe permanecer estático –invariable– durante la realización de la medida. El tubo exterior de la sonda contiene el medio al que se le permite mezclarse con el ambiente externo. Como resultado de lo anterior, este tubo debe ser llenado periódicamente con una solución de cloruro de potasio (KCl) para reponer la capacidad del electrodo que se inhibe por pérdida de iones y por evaporación.
El bulbo de vidrio en la parte inferior del electrodo de pH que actúa como elemento de medición está recubierto, tanto en el exterior como en el interior, con una capa de gel hidratado.


5.    Partes
6.     Calibración
Los analizadores de pH normalmente deben ser calibrados antes de ser utilizados, a fin de garantizar la calidad y exactitud de las lecturas.
Los procedimientos que se realizan son los siguientes:
1. Calibración de un punto. Se realiza en condiciones de funcionamiento y uso normal.
Utiliza una solución de referencia de pH conocido.
2. Calibración de dos puntos. Se realiza si se requiere efectuar mediciones muy precisas.
Utiliza dos soluciones de referencia de pH conocido. Igualmente, si el instrumento se utiliza de forma esporádica y si el mantenimiento que recibe es eventual.
  proceso
Frecuencia: Diaria
1. Calibrar el analizador de pH utilizando una solución de pH conocido (calibración de un punto).
1.1. Conectar el equipo a una toma eléctrica adecuada al voltaje del mismo.
1.2. Ajustar el selector de temperatura a la temperatura ambiente.
1.3. Ajustar el metro.
1.4. Retirar los electrodos del recipiente de almacenamiento. Los electrodos deberán estar siempre almacenados en una solución adecuada. Algunos se mantienen en agua destilada, pero otros en una solución diferente que recomienda el fabricante del electrodo1. Si por alguna circunstancia el electrodo se seca, es necesario dejarlo en remojo al menos 24 horas antes de volverlo a utilizar.
1.5. Enjuagar el electrodo con agua destilada, sobre un vaso de precipitado vacío.
1.6. Secar el electrodo con un elemento que absorba la humedad residual superficial, pero que no impregne el electrodo. No frotar el electrodo. Este procedimiento deberá realizarse siempre que los electrodos se utilicen en varias soluciones, para disminuir la posibilidad de contaminación.
2. Colocar los electrodos en la solución de calibración.
2.1. Sumergir el electrodo en la solución de estandarización, de forma que la parte inferior del mismo no toque el fondo del vaso de precipitados. Esto disminuirá el riesgo de que el electrodo se rompa contra el fondo del recipiente. Si el ensayo requiere que la solución se mantenga en movimiento mediante el uso de un agitador magnético, cuidar que la barra de agitación no golpee el electrodo, pues podría romperlo. Una solución buffer se usa como solución de calibración, debido a que su pH es conocido y así se mantendrá aun en el caso de que se presente una pequeña contaminación. Por lo general, se utiliza para este propósito una solución de pH = 72.
3. Girar el selector de funciones de la posición
Stand by a la posición pH.
3.1. Esta acción conecta, en el analizador de pH, el electrodo a la escala de medida de pH para que la lectura pueda ser realizada.
3.2. Ajustar el metro para leer el pH de la solución de calibración, utilizando el botón marcado Cal 1, de forma que se pueda leer el pH de la solución de calibración.
Por ejemplo: pH = 7. La aguja podría oscilar ligeramente en unidades de 0,1 pH; en promedio la lectura debería ser de 7. Mirar el metro –la escala de lectura– de forma perpendicular, para evitar o eliminar errores de paralelaje –errores de lectura producidos por la sombra de la aguja del metro, visible en el espejo de la escala de lectura–. El analizador de pH se encuentra entonces listo –calibrado–, para efectuar lecturas correctas del pH.
3.3. Colocar el selector de funciones en la posición
Stand by.

7.    Medición
4.1. Retirar el electrodo de la solución de calibración.
4.2. Enjuagar el electrodo con agua destilada y secarlo con un elemento secante.
4.3. Colocar el electrodo en la solución de pH desconocido.
4.4. Girar el selector de funciones de la posición
Stand by a la posición pH.
4.5. Leer el pH de la solución bajo análisis, en la escala del metro o la pantalla del analizador de pH. Registrar la lectura obtenida en la hoja de control.
4.6. Girar de nuevo el selector de funciones a la posición Stand by.
Si se requiere medir el pH de más de una solución, repetir los procedimientos anteriormente descritos. Cuando son numerosas las soluciones a las cuales se les mide el pH, se debe calibrar el analizador de pH de forma frecuente, siguiendo los lineamientos presentados.
8.    Apagado
Para apagarlo hay que remover el electrodo de la última solución analizada y después enjuagar el electrodo con agua destilada., después secarlo con un elemento secante que no impregne. Accionar el interruptor de apagado o desconectar el cable de alimentación si carece de este control, por ultimo limpiar el área de trabajo.
9.    Mantenimiento
Los analizadores de pH disponen de dos procedimientos generales de mantenimiento: los
dirigidos al cuerpo del analizador y los dirigidos a la sonda detectora de pH (electrodos).
Procedimientos generales de mantenimiento al cuerpo del analizador de pH
Frecuencia: Cada seis meses
1. Examinar el exterior del equipo y evaluar su condición física general. Verificar la limpieza de las cubiertas y el ajuste de las mismas.
2. Probar el cable de conexión y su sistema de acoples. Comprobar que se encuentran en buenas condiciones y que están limpios.
3. Examinar los controles del equipo. Verificar que se encuentran en buen estado y que se pueden accionar sin dificultad.
4. Verificar que el metro se encuentra en buen estado. Para esta verificación el instrumento debe estar desconectado de la línea de alimentación eléctrica. Ajustar la aguja indicadora a cero (0), utilizando el tornillo de graduación que generalmente se encuentra bajo el pivote de la aguja indicadora.
Si el equipo dispone de pantalla indicadora, comprobar su funcionamiento normal.
5. Confirmar que el indicador de encendido –bombillo o diodo– opere normalmente.
6. Verificar el estado de brazo portaelectrodo.
Examinar el mecanismo de montaje y fijación del electrodo, a fin de prever que el electrodo no se suelte. Comprobar que el ajuste de alturas opere correctamente.
7. Revisar las baterías –si aplica–; cambiar si es necesario.
8. Efectuar una prueba de funcionamiento midiendo el pH de una solución conocida.
9. Inspeccionar las corrientes de fuga y la conexión a tierra.
                                            Balanzas
1.    ¿Qué tipo de instrumento o equipo es?
La balanza se identifica como un instrumento el cual mide la masa de un cuerpo o sustancia, utilizando como medio de comparación la fuerza de la gravedad que actúa sobre el cuerpo.
2.    ¿Qué función tiene en el laboratorio?
La balanza se utiliza para medir la masa de un cuerpo o sustancia o también el peso de los mismos, dado que entre masa y peso existe una relación bien definida. En el laboratorio se utiliza la balanza para efectuar actividades de control de calidad –con dispositivos como las pipetas–, para preparar mezclas de componentes en proporciones predefinidas y para determinar densidades o pesos específicos.

3.    Principales partes del equipo
Balanza de pesa deslizante:
-Bandeja.
-Escala Macro.
-Escala Micro.
-Pesa deslizante macro.
-Pesa deslizante micro.

Balanza analítica
-Brazo.
-Fulcro.
-Casquillo.
-Soporte.
-Caja protectora.
-Platillo.
-Palanca liberación.


4.    Principios Básicos
El procedimiento utilizado para verificar el funcionamiento de una balanza mecánica típica. La descripción del proceso se basa en la balanza de sustitución.
1. Verificar que la balanza esté nivelada. La nivelación se logra mediante mecanismos de ajuste roscado, ubicados en la base de la balanza.
El nivel se logra centrando una burbuja sobre una escala visible en la parte frontal de la base de la balanza.
2. Comprobar el punto cero. Colocar en cero los controles y liberar la balanza. Si la escala de lectura no se mantiene en cero, es necesario ajustar el mecanismo de ajuste de cero que es un tornillo estriado ubicado en posición horizontal cerca al fulcro. Para esto es necesario bloquear la balanza y ajustar suavemente el citado mecanismo. El proceso continúa hasta que el cero ajuste correctamente en la escala de lectura.
3. Verificar y ajustar la sensibilidad. Esta se reajusta siempre que se haya efectuado algún ajuste interno. Se efectúa con una pesa patrón conocida y se procede siguiendo estos pasos:
a) Bloquear la balanza.
b) Colocar un peso patrón en el platillo, equivalente al rango de la escala óptica.
c) Colocar la graduación de la década de peso inferior en uno (1).
d) Liberar la balanza.
e) Ajustar el punto cero.
f) Colocar nuevamente la graduación de la década de peso inferior en cero (0). La balanza deberá marcar 100. Si la escala marca menos o más que 100, se debe ajustar el control de sensibilidad. Esto supone bloquear la balanza, levantar la cubierta superior y girar el tornillo de sensibilidad: si la escala marca más de
100, girar el tornillo en el sentido de las agujas del reloj, es decir, hacia abajo. Si la escala marca menos de 100, es necesario desenroscar el tornillo. Luego se repite el proceso hasta que quede ajustada la balanza (ajustar en cero y la sensibilidad).
4. Confirmar el freno del platillo. Este se encuentra montado sobre un eje roscado que, cuando está bloqueada la balanza, toca el platillo para evitar que oscile. En caso de desajuste se debe rotar suavemente el eje, hasta que la distancia entre el freno y el platillo sea cero cuando la balanza está bloqueada.
5.    Esquema



6.    Calibración
La calibración de las balanzas mecánicas está limitado a las siguientes rutinas:
Frecuencia: Diaria
1. Verificar el nivel.
2. Verificar la graduación de cero.
3. Verificar el ajuste de sensibilidad.
4. Limpiar el platillo de pesaje.
Frecuencia: Anual
1. Calibrar la balanza y documentar el proceso.
2. Desensamblar y limpiar los componentes internos.
Se debe seguir el proceso definido por el fabricante, o contratarse una firma especializada para el efecto.
Balanzas electrónicas
Las balanzas electrónicas involucran tres elementos
básicos3:
1. El objeto a ser pesado que se coloca sobre el platillo de pesaje ejerce una presión que está distribuida de forma aleatoria sobre la superficie del platillo. De allí, mediante un mecanismo de transferencia –palancas, apoyos, guías–, se concentra la carga del peso en una fuerza simple [F] que puede ser medida.
[F = ∫P∂a] La integral de la presión sobre el área permite calcular la fuerza.
2. Un transductor de medida, conocido con el nombre de celda de carga, produce una señal de salida proporcional a la fuerza de carga, en forma de cambios en el voltaje o de frecuencia.
3. Un circuito electrónico análogo digital que finalmentepresenta el resultado del pesaje en
forma digital.
7.    Medición
Las partes móviles (platillo de pesaje, columna de soporte [a], bobina, indicador de posición y carga [G] –objeto en proceso de pesaje–) son mantenidas en equilibrio –en flotación– por una fuerza de compensación [F] que es igual al peso. La fuerza de compensación es generada por el flujo de una corriente eléctrica, a través de una bobina ubicada en el espacio de aire existente en un electroimán –magneto– cilíndrico. La fuerza F es calculada mediante la ecuación [F = I x l x B], donde: I = corriente eléctrica, l = longitud total del alambre de la bobina y B = intensidad de flujo magnético en el espacio de aire del electroimán.
Con cualquier cambio en la carga –peso/masa–, el sistema móvil –mecánico– responde, desplazándose verticalmente una fracción de distancia, detectada por un fotosensor [e], que como resultado envía una señal eléctrica al servoamplificador [f] que cambia el flujo de corriente eléctrica que pasa por la bobina del magneto [c], de forma que el sistema móvil retorne a la posición de equilibrio al ajustarse el flujo magnético en el electroimán. En consecuencia, el peso de la masa G se puede medir de forma indirecta, a partir del flujo de corriente eléctrica que pasa por el circuito midiendo el voltaje [V], a través de una resistencia de precisión [R]. [V = I x R].
A la fecha han sido desarrollados muchos sistemas que utilizan la electrónica para efectuar mediciones muy exactas de masa y peso. El esquema que se presenta a continuación explica la forma en que funciona la balanza electrónica.
8.    Apagado
Para las balanzas electrónicas se debe limpiar el área de trabajo y apagar la balanza cuando se deje de usar.
9.    Mantenimiento
La balanza se caracteriza por ser un instrumento de alta precisión. Por tal motivo las rutinas de mantenimiento a cargo del operador son mínimas y se encuentran limitadas a las siguientes:
Actividades diarias
1. Limpiar el platillo de pesaje, para que este se encuentre libre de polvo o suciedad. La limpieza se efectúa con una pieza de tela limpia que puede estar humedecida con agua destilada. Si es necesario retirar alguna mancha, se puede aplicar un detergente suave. También se puede usar un pincel de pelo suave para remover las partículas o el polvo que se hubiesen depositado sobre el platillo de pesaje.
2. Limpiar externa e internamente la cámara de pesaje. Verificar que los vidrios estén libres de polvo.
3. Verificar que los mecanismos de ajuste de la puerta frontal de la cámara de pesaje funcionen adecuadamente.
Muy importante: Nunca lubricar una balanza a menos que el fabricante lo indique expresamente.
Cualquier sustancia que interfiera con los mecanismos de la balanza retarda su respuesta o alteran definitivamente la medida.


                                                         Espectrofotómetro
 ¿Qué tipo de instrumento es?
Es uno de los principales instrumentos diagnósticos y de investigación desarrollados por el ser humano. Utiliza las propiedades de la luz y su interacción con otras sustancias, para determinar la naturaleza de las mismas.¿Qué funciones tiene en el laboratorio?
El espectrofotómetro se usa en el laboratorio con el fin de determinar la concentración de una sustancia en una solución, permitiendo así la realización de análisis cuantitativos.
Partes principales
*Fuente luminosa
*Monocromador
*Portador de muestras
*Sistema detector
*Sistema de lectura
Principios básicos
Como principio básico se considera que la luz es una forma de energía electromagnética, que en el vacío tiene una velocidad constante [C] y universal de aproximadamente 3 x 108 m/s. En cualquier otro medio (transparente) por el que pase la luz, su velocidad será ligeramente inferior y podrá calcularse mediante la siguiente ecuación: v0 = C/N

Esquema (Partes)

Calibración
La calibración del espectrofotómetro es algo más compleja. En la posición cero del aparato, el paso de luz está cerrado, por lo que la transmitancia debe ajustarse a cero. luego utilizando un blanco de aire, se debe ajustar la transmitancia a 100 en la posición meter del aparato. Una vez hecho esto se introduce el cristal patrón y se comprueba a las longitudes de onda establecidas para dicho cristal, que la transmitancia es la correcta.
Medición
La señal que sale del detector recibe diversas transformaciones. Se amplifica y se transforma para que su intensidad resulte proporcional al porcentaje de transmitancia/absorbancia. Existen sistemas de lectura de tipo análogo (muestra la magnitud leída sobre una escala de lectura) o digital (muestra la magnitud leída en una pantalla).
Los indicadores de tipo análogo reciben tradicionalmente el nombre de metros. Su exactitud depende, entre otros factores, de la longitud de la escala y del número de divisiones que tenga.
(Mientras más divisiones, más exacto). Su principal desventaja es que pueden ser mal leídos, por la fatiga de los operadores o errores, cuando disponen de varias escalas, al tratar de identificar las escalas sobre las que deben realizar la lectura.
Apagado
Revisar que la estructura de la mesa de trabajo, donde se encuentra instalado el espectrofotómetro esté en buen estado.
2. Comprobar la estructura general del espectrofotómetro.
Verificar que los botones o interruptores de control, los cierres mecánicos, estén montados firmemente y su señalación o identificación sea clara.
3. Controlar que los accesorios estén limpios, no presenten grietas y su estado funcional sea óptimo.
4. Confirmar que los elementos mecánicos de ajuste –tuercas, tornillos, abrazaderas, etc.– se encuentren ajustados y en buen estado.
5. Revisar que los conectores eléctricos no presenten grietas o rupturas. Comprobar que están unidos correctamente a la línea.
6. Verificar que los cables no presenten empalmes ni aislantes raídos o gastados.
7. Revisar que los cables, abrazaderas y terminales estén libres de polvo, suciedad o corrosión. Tampoco deben presentar desgastes o señales de mal estado.
8. Examinar que el sistema de puesta a tierra –interno y externo– sea estandarizado, de un tipo aprobado, sea funcional y esté instalado correctamente.
9. Controlar que los conmutadores o interruptores de circuito, los portafusibles y los indicadores, se encuentren libres de polvo, suciedad o corrosión.
10.Comprobar que los componentes eléctricos externos funcionen sin sobrecalentamientos.
Mantenimiento general
Limpieza de derrames. En caso de que se produzca un derrame en el sistema portamuestras, debe limpiarse el derrame mediante el siguiente procedimiento:
1. Apagar el espectrofotómetro y desconectar el cable de alimentación eléctrica.
2. Usar una jeringa para limpiar el portamuestras.
Absorber la mayor cantidad de líquido que pueda extraerse.
3. Secar el portamuestras con un hisopo de algodón tipo medicinal.
4. Utilizar papel especial para la limpieza de lentes o un trozo de tela limpia de textura suave, libre de hilazas, para limpiar la ventana de la fotocelda.
5. Limpiar el exterior del instrumento con una pieza de tela humedecida con agua destilada. Incluir la pantalla, los controles y el teclado.

Mantenimiento
Limpieza de derrames. En caso de que se produzca un derrame en el sistema portamuestras, debe limpiarse el derrame mediante el siguiente procedimiento:
1. Apagar el espectrofotómetro y desconectar el cable de alimentación eléctrica.
2. Usar una jeringa para limpiar el portamuestras.
Absorber la mayor cantidad de líquido que pueda extraerse.
3. Secar el portamuestras con un hisopo de algodón tipo medicinal.
4. Utilizar papel especial para la limpieza de lentes o un trozo de tela limpia de textura suave, libre de hilazas, para limpiar la ventana de la fotocelda.
5. Limpiar el exterior del instrumento con una pieza de tela humedecida con agua destilada. Incluir la pantalla, los controles y el teclado.
Limpieza de cubetas de cuarzo. Para mantener en buenas condiciones las cubetas de cuarzo, se recomienda realizar el siguiente procedimiento:
1. Lavar las cubetas utilizando una solución alcalina diluida como NaOH, 0,1 M y un ácido diluido tal como HCl, 0,1 M.
2. Enjuagar las cubetas varias veces con agua destilada. Usar siempre cubetas limpias cuando se requiere tomar medidas de absorbancia.
3. Efectuar procedimientos de limpieza rigurosos y cuidadosos a las cubetas, siempre que se utilicen muestras que pudieran depositar películas. Algunos fabricantes recomiendan utilizar detergentes especiales para limpiar las cubetas.
Cambio de baterías. Diversas clases de espectrofotómetros utilizan baterías para mantener en memoria datos asociados a los análisis como fecha y horas.

- El procedimiento es similar en las diversas clases de equipo. Se recomienda seguir este procedimiento:
1. Verificar que en la pantalla del instrumento aparezca la indicación de batería baja.
2. Apagar el espectrofotómetro.
3. Desconectar el cable de alimentación eléctrica.
4. Abrir el compartimiento de las baterías y retirar las baterías agotadas.
5. Limpiar los puntos de contacto eléctrico.
6. Instalar baterías nuevas, con las mismas especificaciones de las originales.
7. Cerrar de nuevo el compartimiento.
8. Reconectar el equipo.
9. Ajustar nuevamente los datos de fecha y hora.
Cambio de bombillo/lámpara. El bombillo es un elemento de consumo, por tanto su vida útil es limitada y debe preverse que en algún momento será necesario sustituirlo, bien porque se quemó, o porque ha sufrido procesos de evaporación y metalización interna, y la luz emitida ya no cumple con las especificaciones requeridas para ser utilizada en procesos de espectrofotometría. El proceso de cada modelo difiere y deben siempre seguirse las indicaciones del fabricante del equipo.

Los procesos comunes a seguir se presentan a continuación.
1. Verificar que el bombillo no funciona o existe alguna señal o indicación de que tiene una falla. En equipos modernos aparecerá una señal en la pantalla o un código de error. En equipos antiguos se verá que el bombillo no encendió.
2. Apagar el espectrofotómetro.
3. Desconectar el cable de alimentación.
4. Desajustar los tornillos que aseguran la tapa del compartimiento de la lámpara.
5. Desajustar los tornillos que fijan el mecanismo que sujeta la lámpara.
6. Desajustar los tornillos que fijan los cables de la conexión eléctrica a la lámpara. (En algunos equipos podría no ser necesario, pues la base de montaje dispone de mecanismos de contacto directos a los terminales de contacto de la lámpara).
7. Instalar una lámpara nueva con las mismas características de la original. Usar guantes para evitar impregnar con huellas digitales la superficie de la lámpara.
8. Reconectar los cables de alimentación eléctrica a la lámpara.
9. Ajustar nuevamente los tornillos que sujetan la lámpara.
10. Ajustar nuevamente los tornillos que aseguran la tapa del compartimiento de la lámpara.
11. Reconectar el espectrofotómetro.
12. Encender el equipo y realizar el procedimiento de recalibración del equipo estipulado por el fabricante.
Autoclave
¿Qué instrumento es?
Es el equipo que se utiliza para esteriliza. Este sirve en la destrucción de toda forma de vida presente en objetos inanimados mediante procesos físicos, químicos o gaseosos.
¿Qué función tiene en el laboratorio?
Se utiliza para preparar elementos utilizados en la toma de muestras.
Principales Partes
-Válvulas de seguridad
-Manómetro cámara.
-Manómetro camisa.
-Puerta autoclave.
-Manija Puerta.
-Cámara de esterilización.
-Línea de evacuación condensado cámara.
-Termómetro.

Principios básicos
Los autoclaves son equipos que trabajan aprovechando las propiedades termodinámicas del agua, el cual puede ser considerada como una sustancia pura. En condiciones normales se convierte en vapor, en fase gaseosa,  a 133°C.
El autoclave es un equipo que en una cámara sellada, mediante el control de la presión del vapor de agua puede lograr temperaturas altas controlando la temperatura.
Esquema




Calibración
Su método de calibración es muy complicado, es necesario que se lleve con un especialista o al menos se lea el manual de instrucciones para saber cómo calibrarla. El método de calibración redefine el sistema del autoclave.


Medición
Para lograr la esterilización del instrumental de trabajo antes de ser reutilizado, éste debe ser sometido a altas presiones de vapor saturado para lograr la inactivación bacterias, virus, hongos y esporas.
Típicamente, el ciclo de autoclavado consiste en someter al equipamiento a 121ºC por 15-20 minutos y a una presión de 100 kPa sobre la presión atmosférica o a 134ºC y 200 kPa por 3 minutos para lograr la esterilización, dentro de una cámara con cierre hermético.
Apagado
1. Colocar una nueva plantilla o carta en el dispositivo de registro, para documentar el desarrollo del ciclo de esterilización.
2. Controlar que las plumillas registradoras disponen de tinta.
3. Asegurar que las válvulas de suministro de agua fría, aire comprimido y vapor estén abiertas.
4. Accionar el interruptor que permite calentar la camisa del autoclave. Este control, al activarse, permite el ingreso de vapor a la camisa de la cámara de esterilización. Al ingresar el vapor, empieza el proceso de calentamiento de la cámara de esterilización. Mantener la puerta del autoclave cerrada hasta el momento que se coloque la carga a esterilizar, para evitar pérdidas de calor.
5. Verificar que la presión de la línea de suministro de vapor sea de al menos 2,5 bar.
6. Comprobar el estado de los manómetros y de los termómetros.
7. Finalmente, apagar con precaución.
Mantenimiento
Mantenimiento anual
Responsable: Técnico del autoclave
1. Limpiar todos los filtros.
2. Comprobar y ajustar el nivel del tanque de alimentación de agua, para que se encuentre dentro de los 20 mm del máximo nivel.
3. Verificar y ajustar la tensión de los resortes de las válvulas de diafragma.
4. Desmontar, limpiar y ajustar las válvulas de seguridad.
5. Cambiar el filtro de aire.
6. Efectuar un proceso general de esterilización comprobando en detalle: presión, temperatura, tiempos requeridos para completar cada fase del ciclo, estado de las lámparas de señalización del proceso, funcionamiento del sistema de registro. Verificar que el funcionamiento se encuentre dentro de las tolerancias definidas por el fabricante.
7. Efectuar, adicionalmente, las mismas rutinas recomendadas cada tres meses.




Estufa de secado
¿Qué tipo de instrumento es?
Se utiliza para secar y esterilizar recipientes de vidrio y metal en el laboratorio.

¿Qué función tiene en el laboratorio?
La estufa de secado se emplea para esterilizar o secar el material de vidrio y metal utilizado en los exámenes o pruebas, que realiza el laboratorio y que proviene de la sección de lavado, donde se envía luego de ser usado en algún procedimiento. La esterilización que se efectúa en la estufa se denomina de calor seco y se realiza a 180 °C durante 2 horas; la cristalería, al ser calentada por aire a alta temperatura, absorbe la humedad y elimina
la posibilidad de que se mantenga cualquier actividad biológica debido a las elevadas temperaturas y a los tiempos utilizados.

Principales partes
-Interruptor general
-Pantallas para controlar las temperaturas actuales y seleccionadas
-El botón de selección de parámetros
-El botón para programar ciclos de operación
-Los botones para aumentar o disminuir las temperaturas

Principios básicos de operación
Las estufas de secado constan, por lo general, de dos cámaras: una interna y una externa. La cámara interna se fabrica en aluminio o en material inoxidable, con muy buenas propiedades para transmitir el calor; dispone de un conjunto de estantes o anaqueles fabricados en alambre de acero inoxidable, para que el aire circule libremente, allí se colocan los elementos que requieren ser secados o esterilizados mediante calor seco. Se encuentra aislada de la cámara externa por un material aislante que mantiene internamente las condiciones de alta temperatura y retarda la transferencia de calor al exterior. La cámara externa está fabricada en lámina de acero, recubierta con una película protectora de pintura electrostática. El calor interno es generado mediante conjuntos de resistencias eléctricas, que transfieren la energía térmica a la cámara interna. Dichas resistencias se ubican en la parte inferior de la estufa. El calor dentro de la cámara interna se transfiere y distribuye mediante convección natural o convección forzada (estufa con ventiladores internos).
Esquema



Calibración
La calibración de la estufa de calentado consiste en cambiar algunas partes de ésta cuando lo requiera la situación.
Ejemplos;
-Cambio de las resistencias calefactoras.
-Cambio del empaque de la puerta.
-Cambio del termo par.
-Cambio del ventilador de enfriamiento.
-Cambio de las bisagras de la puerta.

Medición
Temperatura(C)           Tiempo (minutos)
180                               30
170                               60
160                               120
150                               150
140                               180
121                               360



Apagado

Cuándo la estufa no esté trabajando se debe ver que todo esté en correcto orden, para después, apagar la estufa y ser desconectada.

Mantenimiento
El mantenimiento que requiere una estufa de secado no es complicado, ni precisa rutinas periódicas de mantenimiento de complejidad técnica avanzada. Se presentan, a continuación, rutinas generales de mantenimiento que deben efectuarse cuando se requieran.
Los procedimientos pueden variar dependiendo del tipo de estufa y las particularidades de diseño incluidas por los diversos fabricantes.
Acceso a los componentes electrónicos
Frecuencia: Cuando se requiera
Los componentes electrónicos de la estufa se encuentran usualmente en la parte inferior de esta. Para poder revisarlos se requiere proceder como se explica a continuación:
1. Desconectar la estufa de la toma de alimentación eléctrica.
2. Desplazar la estufa hacia adelante hasta que la parte frontal de la base se encuentre alineada con el borde de la superficie de trabajo.
3. Colocar dos cuñas de aproximadamente 3
cm de espesor bajo cada uno de los soportes frontales. Esto elevará la parte delantera de la estufa y facilitará la inspección de los elementos electrónicos una vez que se retire la tapa inferior.
4. Retirar los tornillos que aseguran la tapa inferior y levantarla. Entonces, pueden revisarse los componentes del control electrónico.
Por lo general, se ubican en este compartimiento los siguientes elementos:
a) El control programable
b) Un relevo de seguridad
c) El interruptor general y el disyuntor
(breaker) están combinados en un mismo dispositivo.
5. Reinstalar la tapa una vez terminada la revisión.
Microscopio
¿Qué tipo de instrumento es?
Es un aparato empleado para ver cosas que el ojo humano no puede a simple vista.
¿Qué función tiene?
El microscopio constituye una ayuda diagnóstica de primer orden en el área de salud, en especialidades como hematología, bacteriología, parasitología y la formación de recursos humanos. (Existen microscopios con aditamentos especializados para que los estudiantes efectúen las observaciones, dirigidos por un profesor). El desarrollo tecnológico de estos equipos ha permitido fabricar una enorme cantidad de modelos de aplicación especializada en la industria y la academia, y ha sido fundamental para el desarrollo del conocimiento humano y para entender el funcionamiento de la naturaleza.
Principales Partes
*Ocular
*Tubo óptico
*Revolver
*Brazo
*Platina
*Objetivo
*Pinza de sujeción
*Condensador
*Tornillos de enfoque
*Base
Principios básicos
El microscopio ha sido construido utilizando las propiedades físicas de los lentes al interactuar con la luz. Un lente es un elemento óptico, fabricado por lo general en vidrio, que tiene la propiedad de refractar la luz. Es de dimensiones calculadas con superficies generalmente parabólicas o esféricas. Si los rayos de luz que inciden sobre una de las superficies del lente convergen al salir del mismo en un punto F, el lente se conoce como positivo o convergente; si el lente dispersa los rayos luminosos que lo atraviesan, se denomina divergente o negativo. Los lentes positivos (convergentes), como el que se presenta a continuación, constituyen la base sobre la cual se fabrican los microscopios.

Esquema





Calibración
1. Coloca el retículo dentro del ocular. Luego, ajusta el ocular de tal manera que la escala que está grabada en el retículo quede correctamente enfocada.
2. Coloca el calibre micrométrico en la platina del microscopio. Hay un círculo grabado en el micrométrico que puede verse a simple vista. Usa el círculo para centrar el micrómetro, y enfoca el microscopio usando la lente objetivo de menor aumento. Luego, coloca el objetivo deseado en posición y enfoca correctamente la escala de calibre micrométrico.
3. Usa las perillas x-y para controlar el movimiento de la platina. Alinea el retículo ocular con el calibre micrométrico. Una vez que coincidan los dos conjuntos de líneas, busca otra ubicación donde coincidan precisamente de nuevo.


4. Calcula la distancia entre las dos líneas del micrómetro que coincidan. Por ejemplo, si la distancia entre dos divisiones es de 10 micrómetros, y hay 15 divisiones entre las dos líneas que coinciden, la distancia total es de 150 micrómetros.

Apagado
Cuando el microscopio no esté en funcionamiento se debe accionar el botón de apagado y después desconectarlo de la fuente de energía.
Mantenimiento
Ante todo es necesario enfatizar que el microscopio es un equipo de alta precisión. La integridad de sus componentes ópticos, mecánicos y eléctricos debe ser observada, a fin de conservarlo en las mejores condiciones.
Cada elemento del microscopio ha sido desarrollado utilizando las más avanzadas técnicas de fabricación. El ensamble de sus componentes y su ajuste se realiza en fábrica, utilizando equipos especializados que, mediante técnicas de medición avanzadas, controlan las tolerancias requeridas entre los diversos componentes del equipo. La limpieza del ambiente en el que se utiliza, su instalación y uso cuidadoso resultan fundamentales para lograr una larga vida útil.
La humedad, el polvo y las malas condiciones de alimentación eléctrica, el mal uso o instalación inadecuada resultan contraproducentes para su correcta conservación. El mantenimiento del microscopio implica mucho cuidado, paciencia y dedicación. Debe ser efectuado únicamente por personal que haya recibido capacitación en el equipo y que disponga de la herramienta especializada que se requiere para intervenir. Se presentan a continuación las recomendaciones generales para la instalación y el mantenimiento necesarios para mantener un microscopio en buen estado de funcionamiento y que están al alcance del microscopista.


Publicadas por a la/s

1 comentario:

Suscribirse a: Comentarios de la entrada (Atom)
